was bedeuten die Daten vom Funkmast?

  • March 8, 2024
  • 6 Antworten
  • 340 Aufrufe
Denner
Legende
Forum|alt.badge.img+40

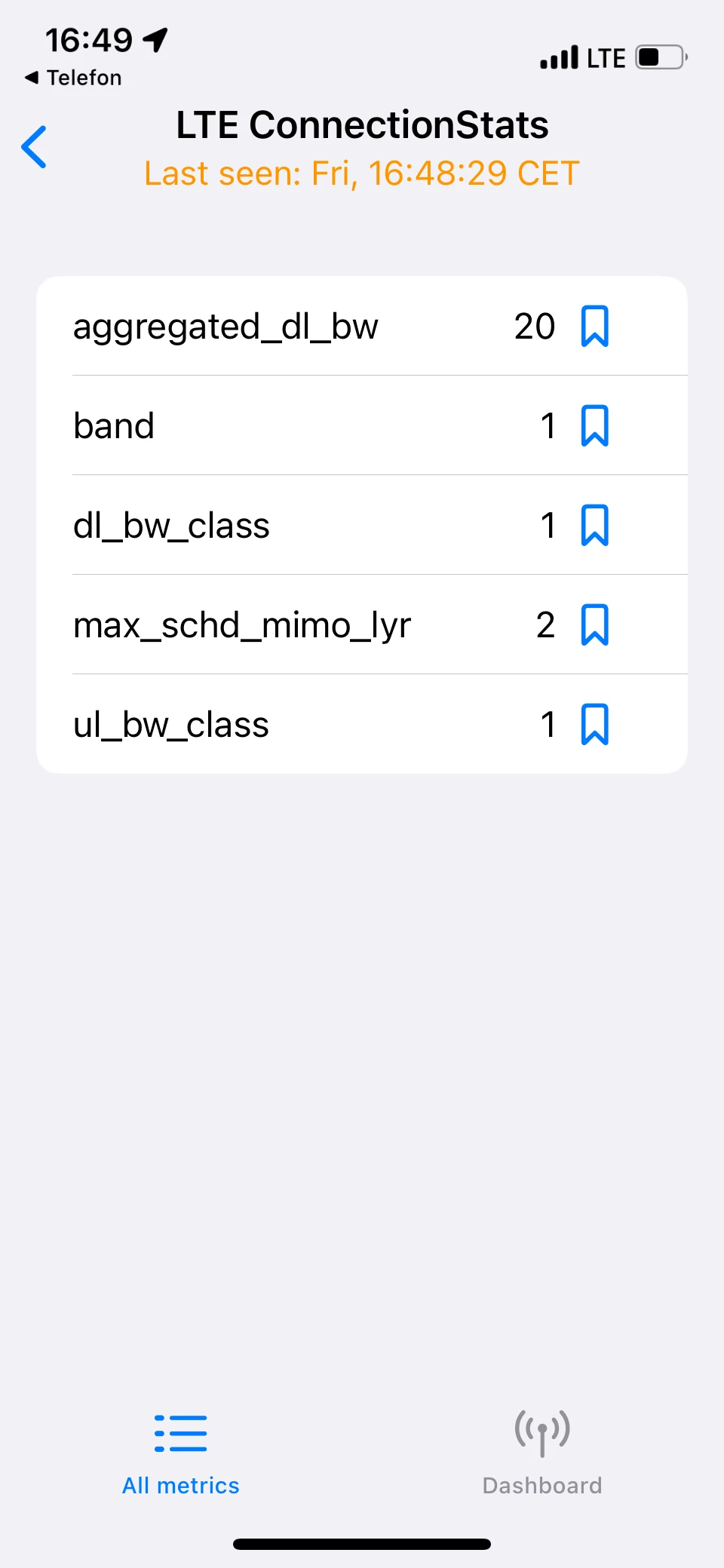

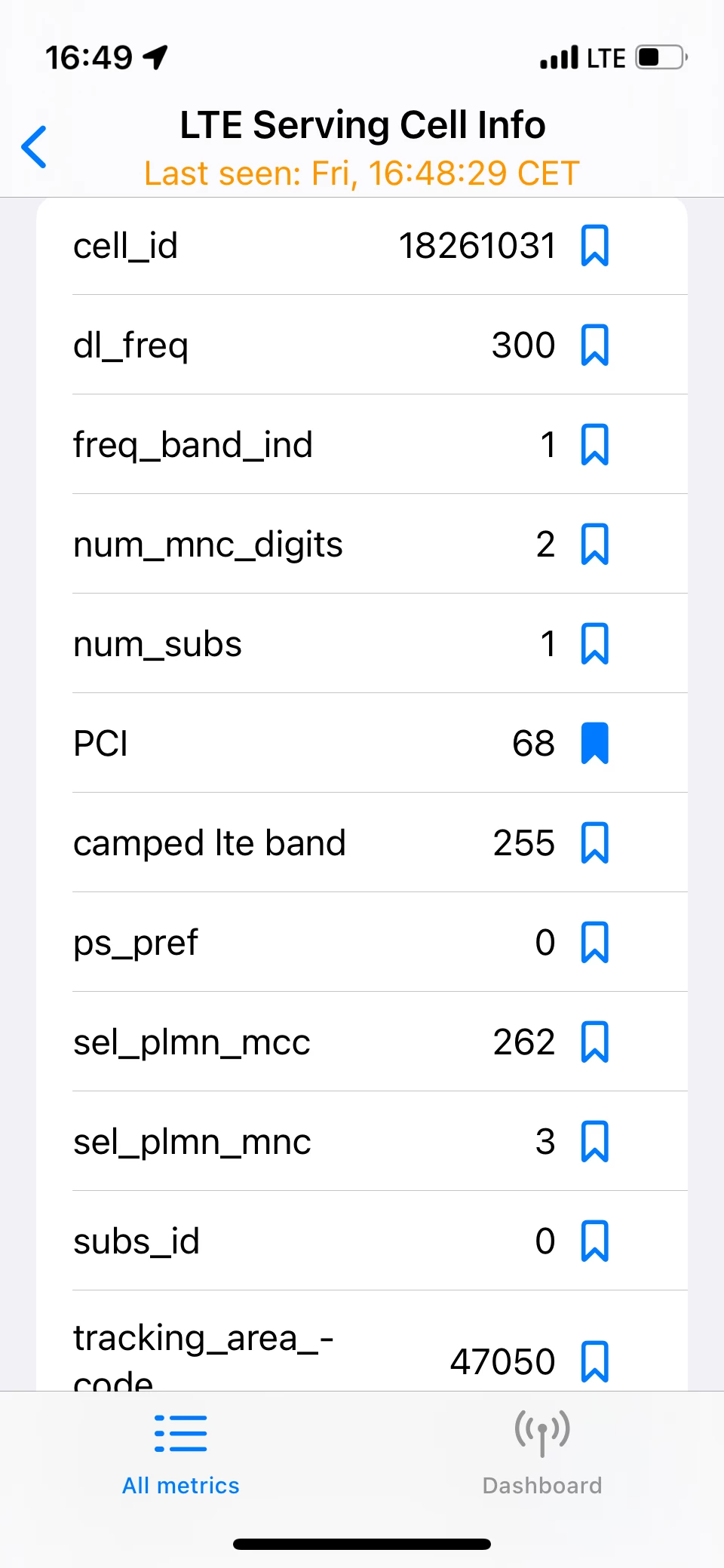

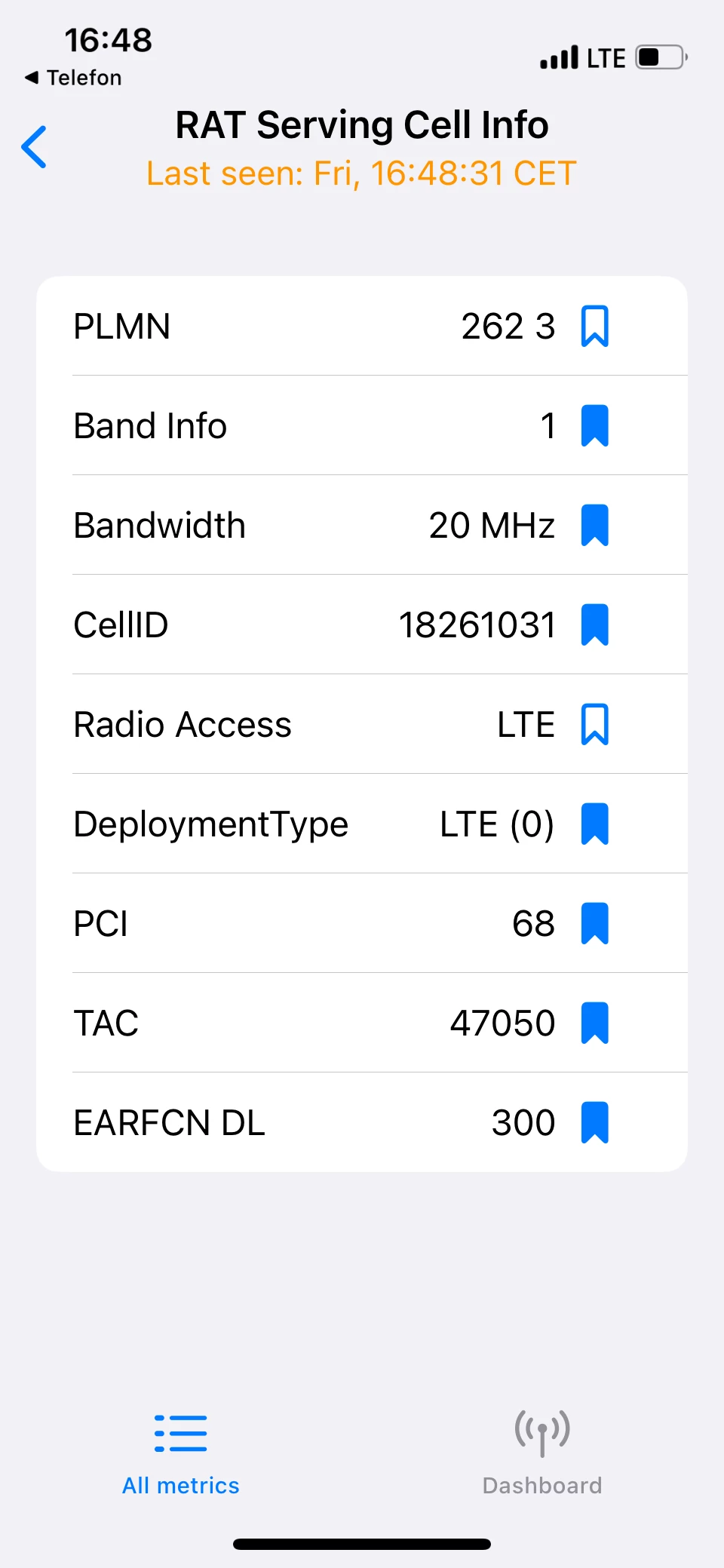

Hier bei uns im Industriegebiet ist ein Mast, der permanent 175 Mb Download bietet, im restlichen Roßdorf eher so 25-80. Daher habe ich mal ein paar Daten aufgenommen, wer kann mir die erklären?





Lösung von Tom_

PLMN = der Länder und Anbietercode, 262 für Deutschland und 03 für Eplus / o2

Bandinfo = ist das verwendete Ankerband, im Screenshot Band 1

Bandwidth = wird in diesen Fall nicht stimmen, eigentlich sollten es 20 MHz bei Band 1 sein

Cell ID = ist die ID der Funkzelle, mit der das Gerät gerade verbunden ist

Radio Access = die Technologie die gerade genutzt wird (da 5G NSA zum Einsatz kommt, ist es eine LTE Zelle, und damit steht hier auch LTE)

DeploymentType = wird vermutlich (?) der Modus sein, der entweder Geräteseitig oder Netzseitig zur Verfügung steht

PCI = physical cell id (ähnlich einer Cell ID, allerdings nicht einmalig, im selben TAC, kann die PCI mehrmals vorkommen)

TAC = Tracking Area Code bzw Location Area Code. Es ist eine fünfstellige Zahl, und bezeichnet (ähnlich wie eine Postleitzahl) das Gebiet in dem sich Basisstationen befinden.

EARFCN = bezeichnet den Frequenzbereich, der für das Ankerband genutzt wird. Allerdings nicht so “grob” wie bei Bandinfo, sondern exakt. Übers EARFCN lässt sich beispielsweise schön sehen, ob man gerade wirklich im o2 Netz ist, oder ob über MOCN, das LTE 800 der Telekom oder Vodafone genutzt wird.

Upper Layer Indication = das Netz teilt dem Gerät mit, dass hier 5G in der Umgebung verfügbar ist, so dass es aktiv auch nach 5G Zellen suchen kann. Neben Status sollte denke ich erkennbar sein, ob 5G auch gerade wirklich genutzt wird. (siehe der Tabelle auf Seite 2)

42! 07.99

    6 Antworten

    Castiel
    Legende
    Forum|alt.badge.img+33
    • CastielLegende
    • March 9, 2024

    Hallo @Denner,

    CellID dürfte klar sein, dies ist die CellID der Basisstation.

    Bandwith ist mit 20 MHz angegeben, dies ist die Bandbreit welche zur Verfügung steht.

    20 MHz sind schon mal besser wie nur 5, 10 oder 15 MHz Bandbreite welche auf der Frequenz u.a. noch eingesetzt werden können.

    Hier handelt es sich wohl um LTE Band 1 also 2100 MHz im Typ FDD.



    FDD bedeutet Frequency Division Duplex.

    Erklärung dazu kannst du hier nachlesen.

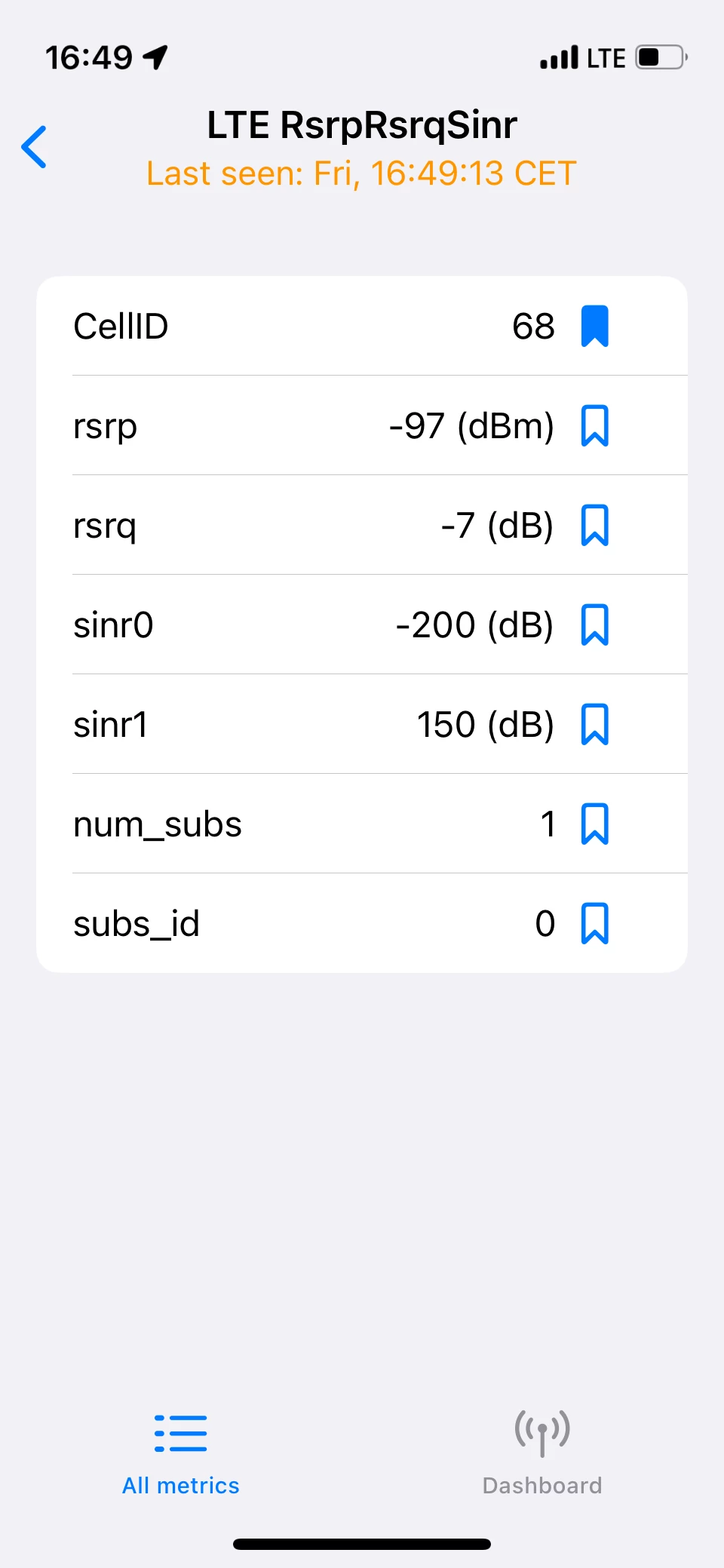

    Auf dem Bild erkennt man einen RSRP Wert von - 97 (dBm) bedeutet - 95 dBm bis - 105 dBm ist in einer Schulnote eine 4 also ausreichend (noch akzeptable Bedingungen mit Einschränkungen beim Speed; ggf. auch Abbrüche





    50 bis -65 dBm 1 (sehr gut) es liegt exzellenter Empfang vor - perfekt!
    -65 dBm bis -80 dBm 2 (gut) gute, ausreichende Empfangsbedingungen
    -80 dBm bis -95 dBm 3 (befriedigend) nicht perfekt aber ausreichend für stabile Verbindungen
    -95 dBm bis -105 dBm 4 (ausreichend) noch akzeptable Bedingungen mit Einschränkungen beim Speed; ggf. auch Abbrüche
    -110 dBm bis -125 dBm 5 (mangelhaft) sehr schlechter Pegel - dringender Handlungsbedarf; wahrscheinlich kaum Verbindung möglich
    -125 dBm bis -140 dBm 6 (ungenügend) extrem schlecht - wahrscheinlich keine Verbindung möglich
    "Hogwarts Absolvent mit Summa cum laude"
    Klaus_VoIP
    o2_Solveig
    o2_Solveig
    • o2_SolveigModeratorin
    • Moderatorin
    • March 9, 2024

    Hallo @Denner ,
    da hat Castiel schon super geantwortet. Vielen Dank 💐
    Ist damit deine Frage beantwortet ?
    Gruß, Solveig

    O₂ my Service - Service, wie du ihn willst-> https://hilfe.o2online.de/o2-news-3/o2-my-service-service-wie-du-ihn-willst-536715
    Denner
    Legende
    Forum|alt.badge.img+40
    • Denner
    • Autor
    • Legende
    • March 10, 2024

    @Castiel Thx für die Antwort.

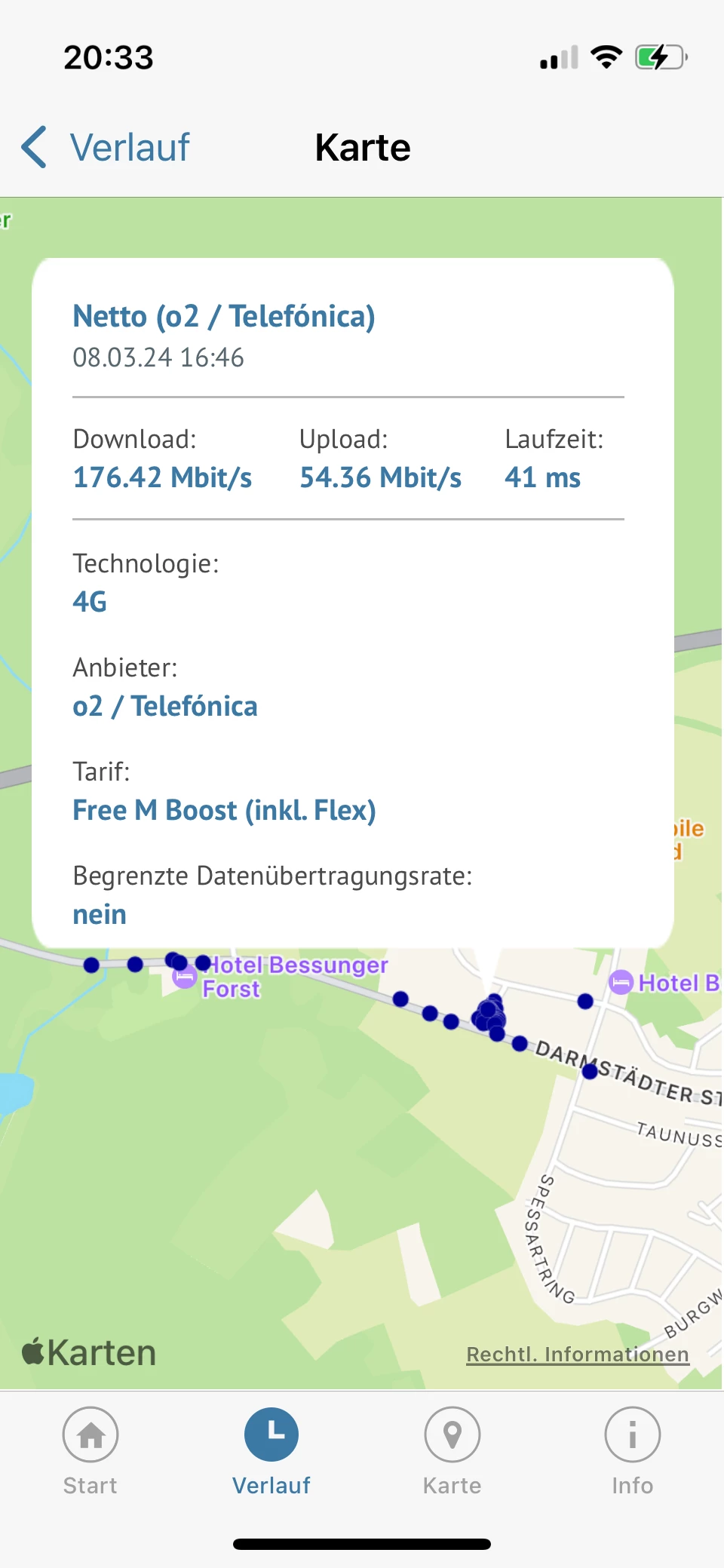

    Den RSRP Sinn kannte ich vorher schon, ich hatte das gepostet, weil dort der Einzige Punkt in Roßdorf ist, wo ich über 100 Mbit komme. Immer wenn ich dort bei Netto parke, lass ich die Agentur App laufen.

    Hier sind es im LTE 175 Mbit und das eigentlich immer.

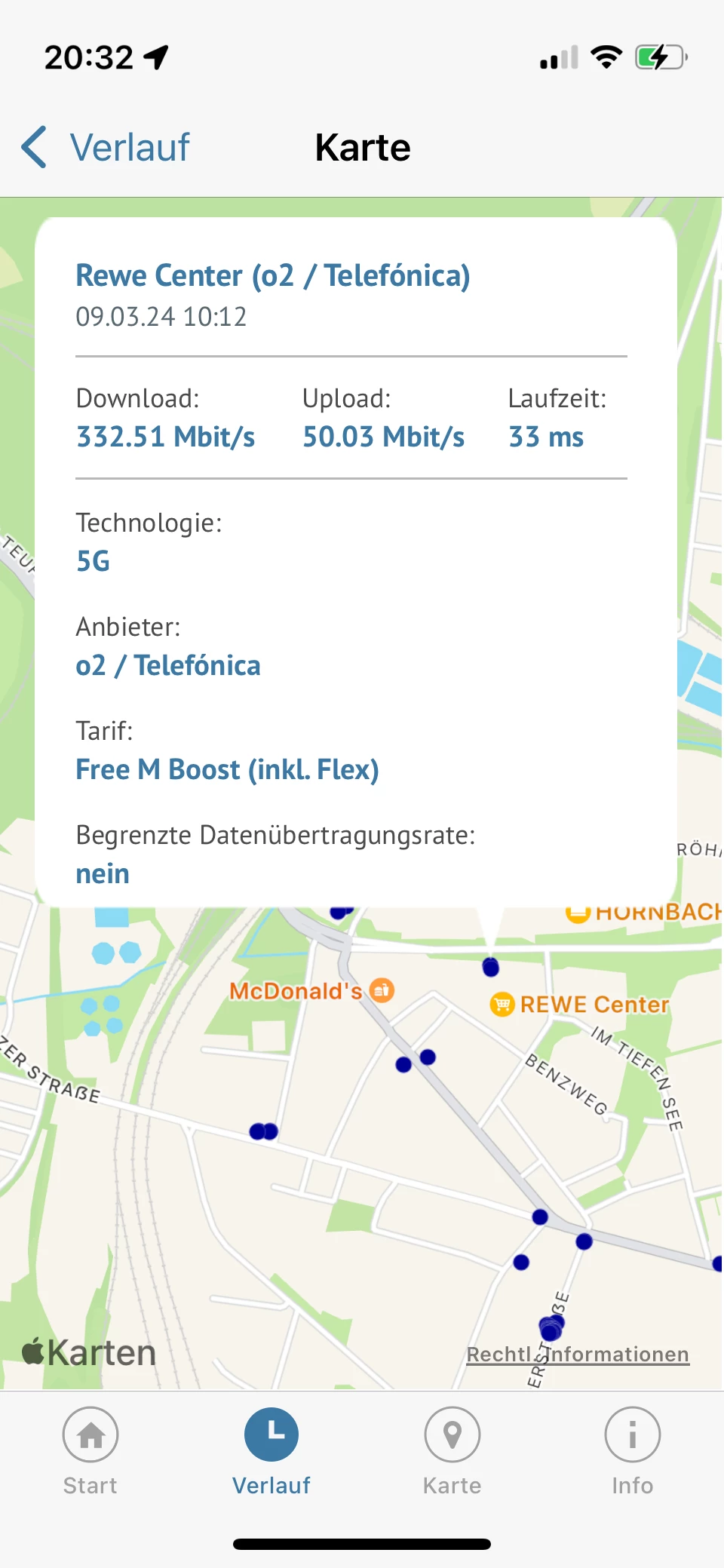

    Samstag war ich zufällig bei Rewe in Darmstadt, dort gibt es wohl 5G SA und da hat mein iPhone sagenhafte 330 Mbit Download und der Upload hat sich von 80 Mbit auf 50 Mbit gedrosselt.

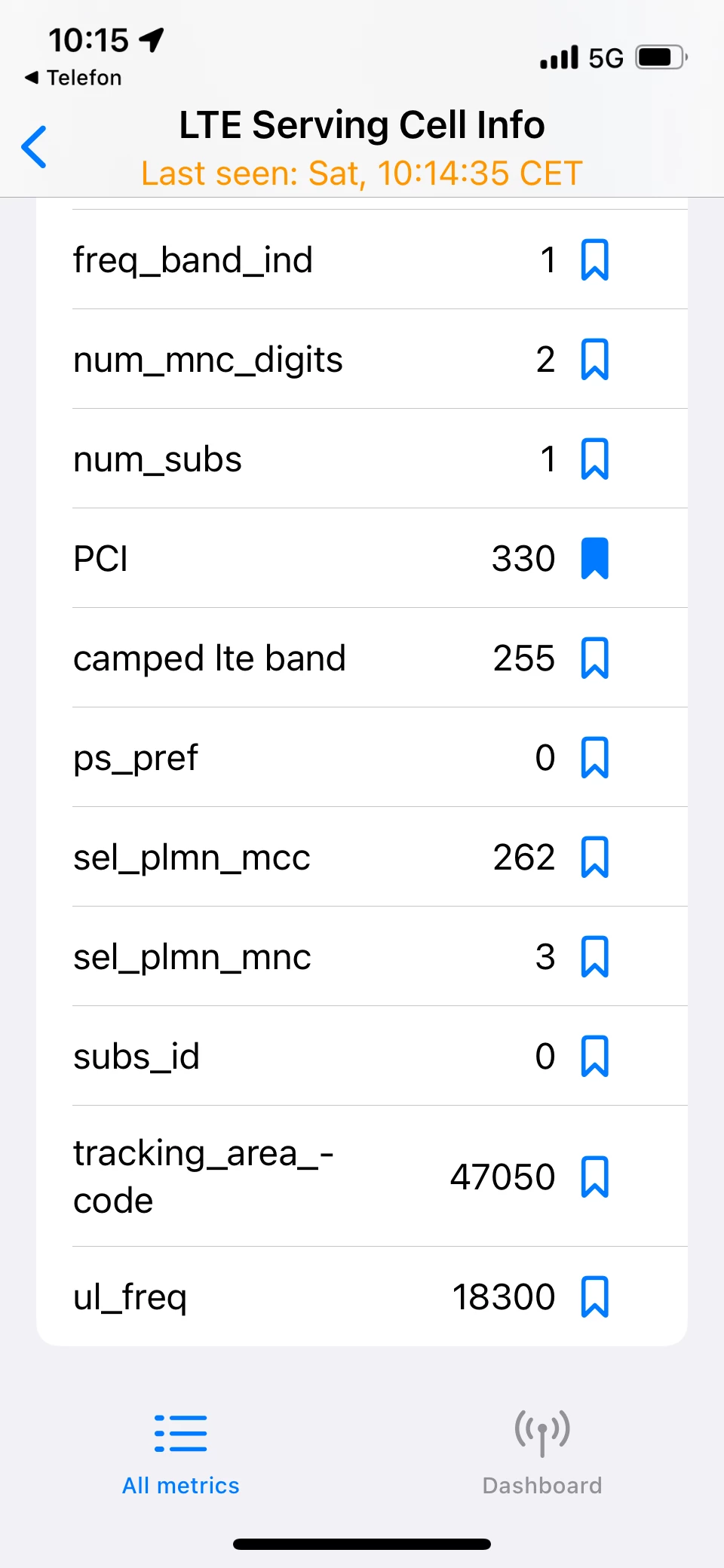

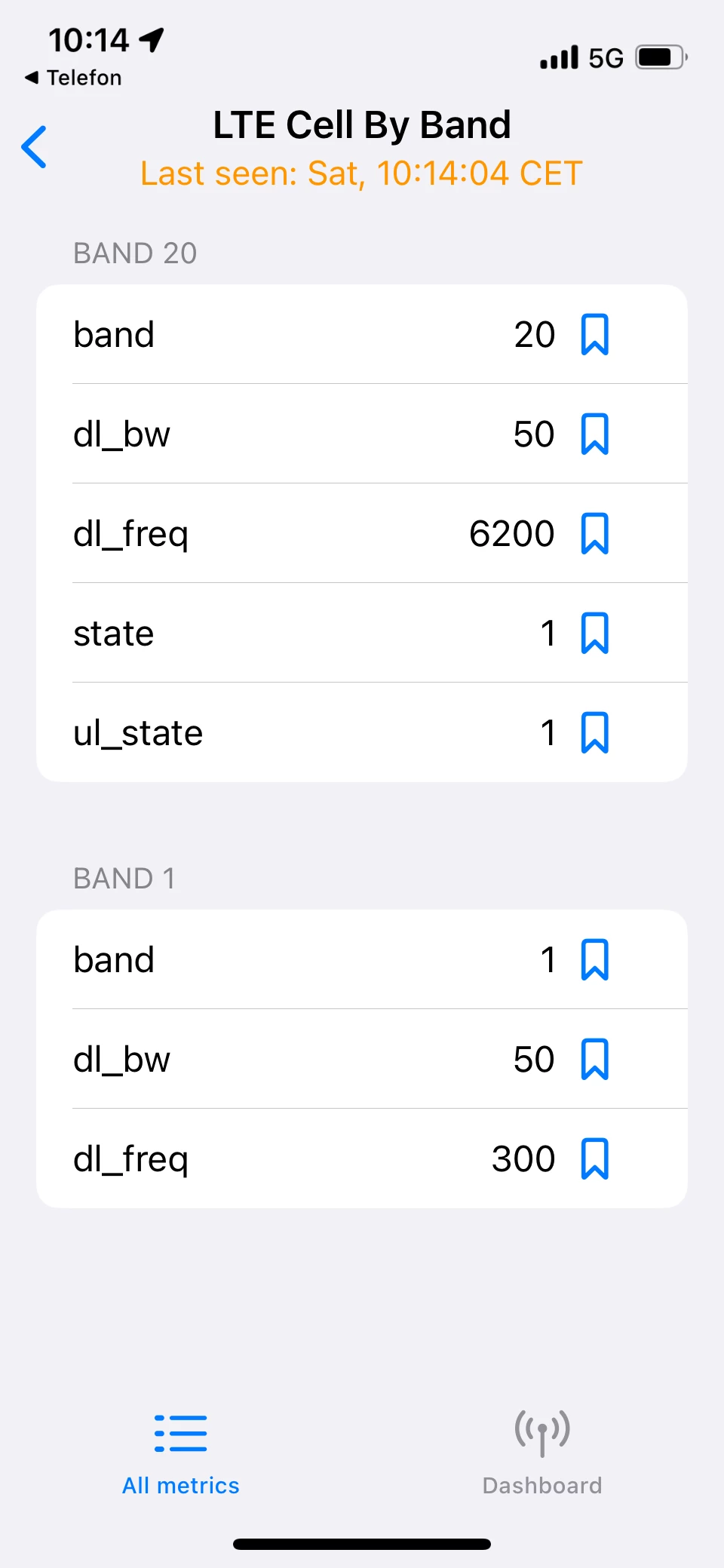

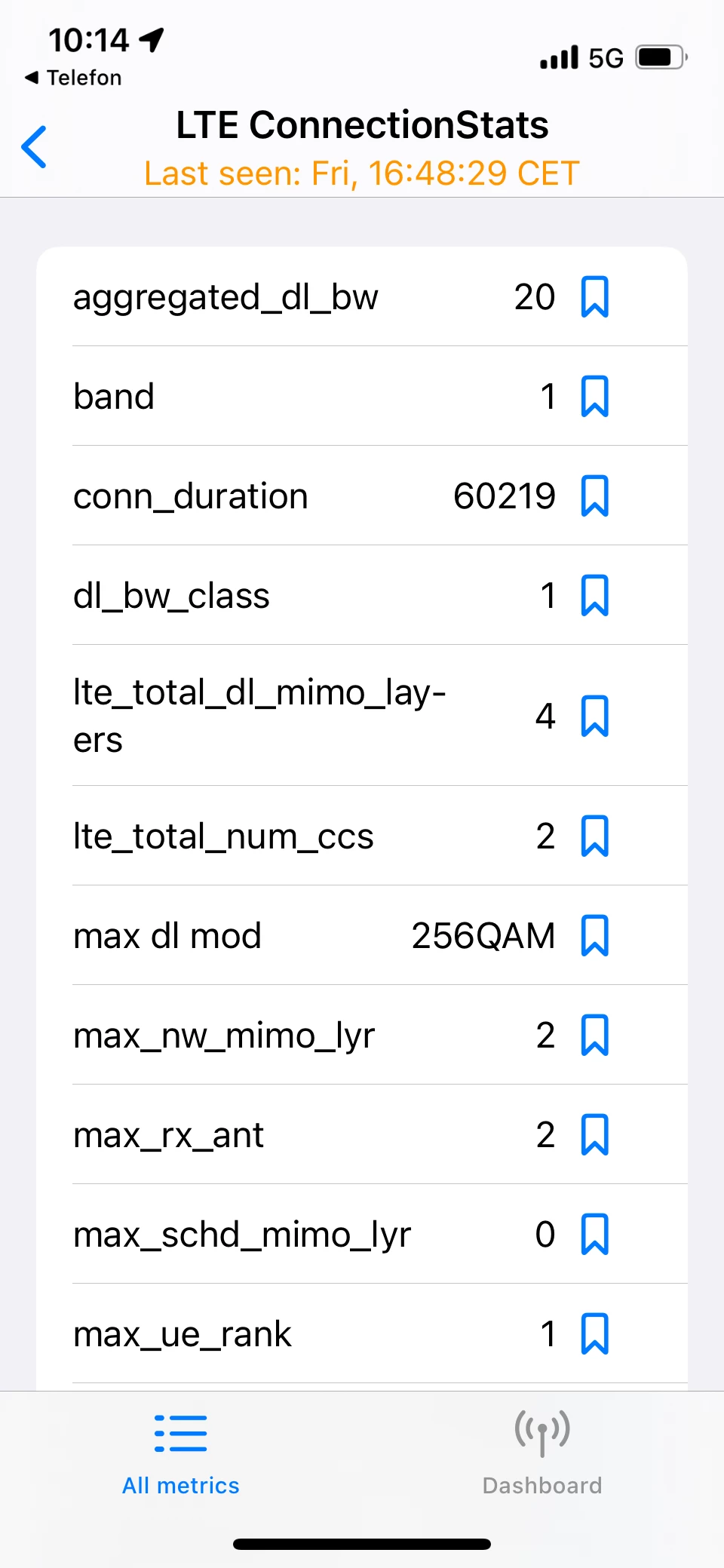

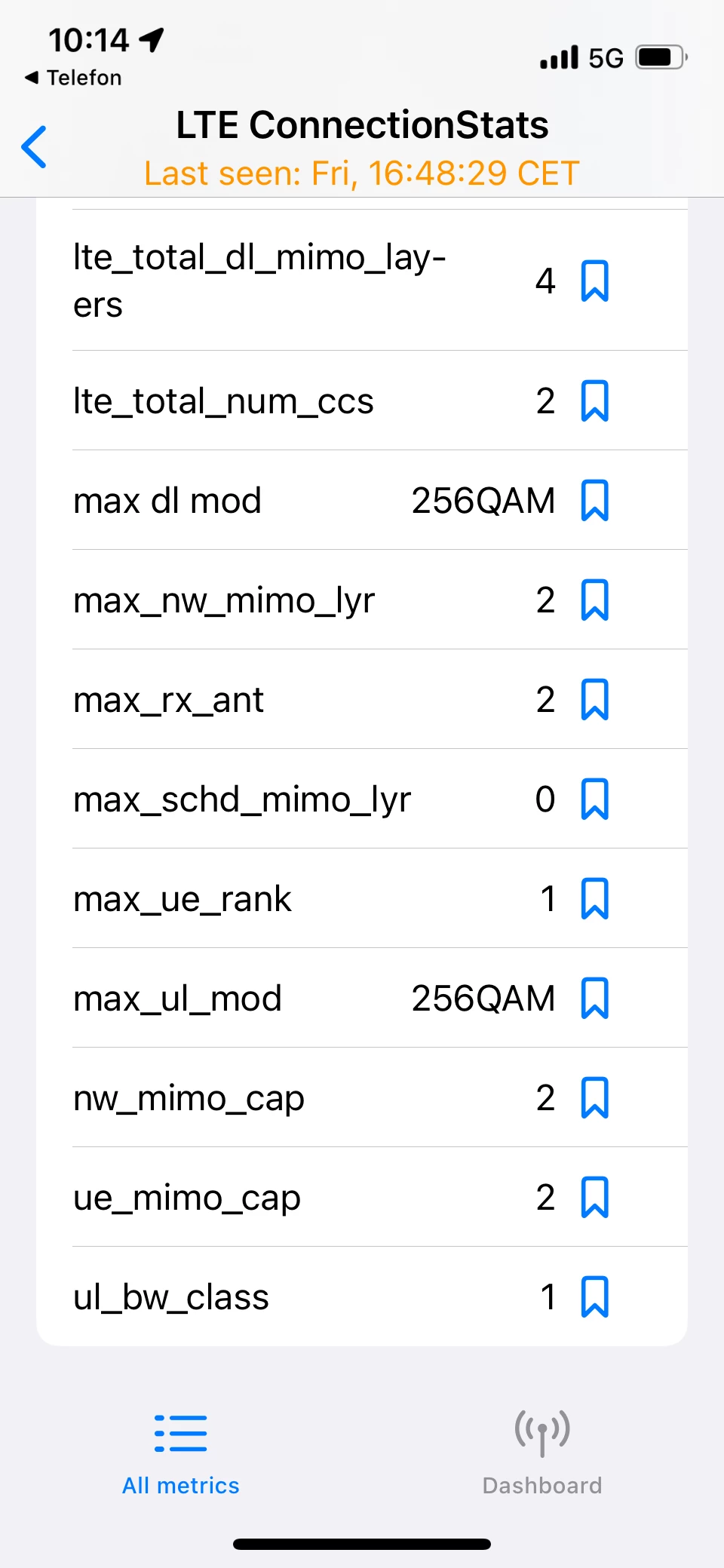

    Ich hänge hier auch noch ein paar Bilder an.



    42! 07.99
    Denner
    Legende
    Forum|alt.badge.img+40
    • Denner
    • Autor
    • Legende
    • March 10, 2024

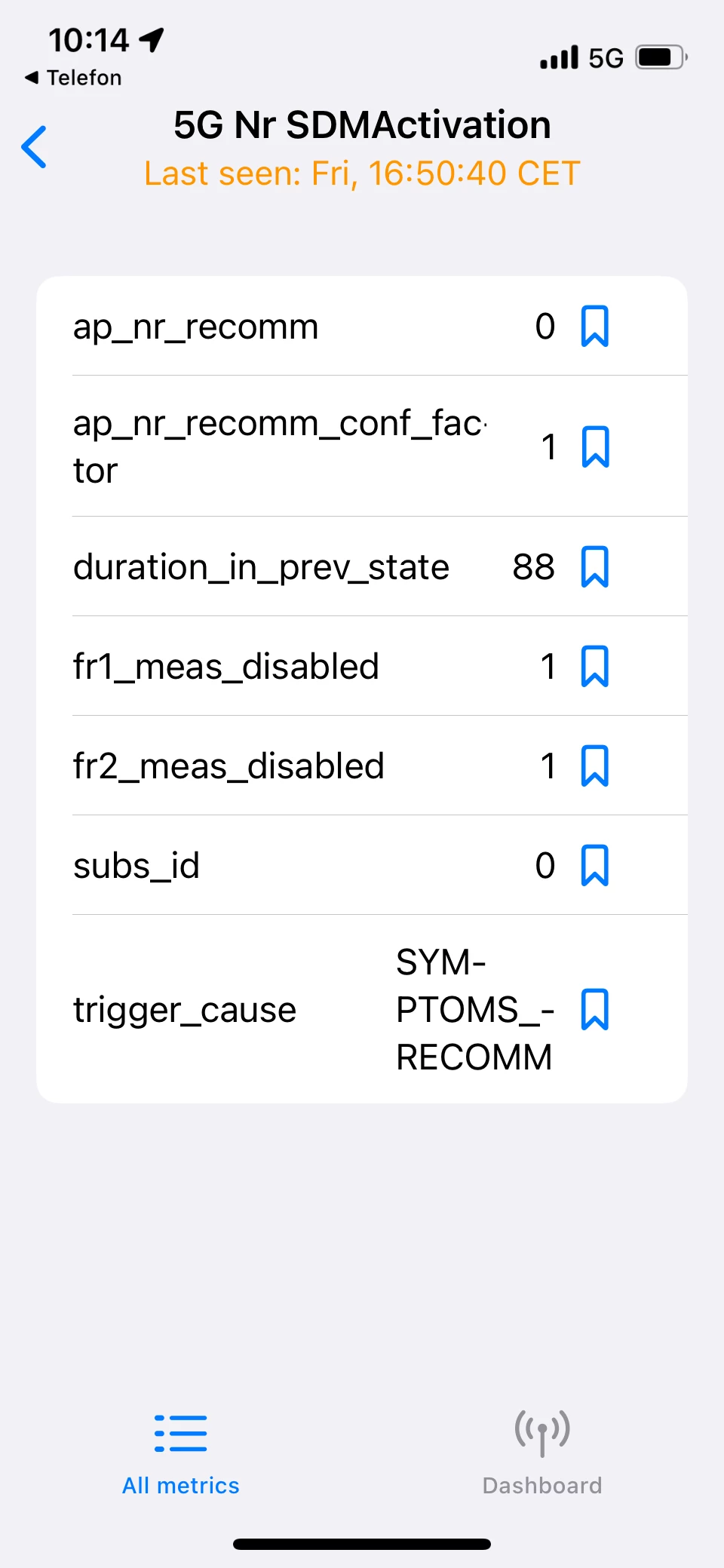

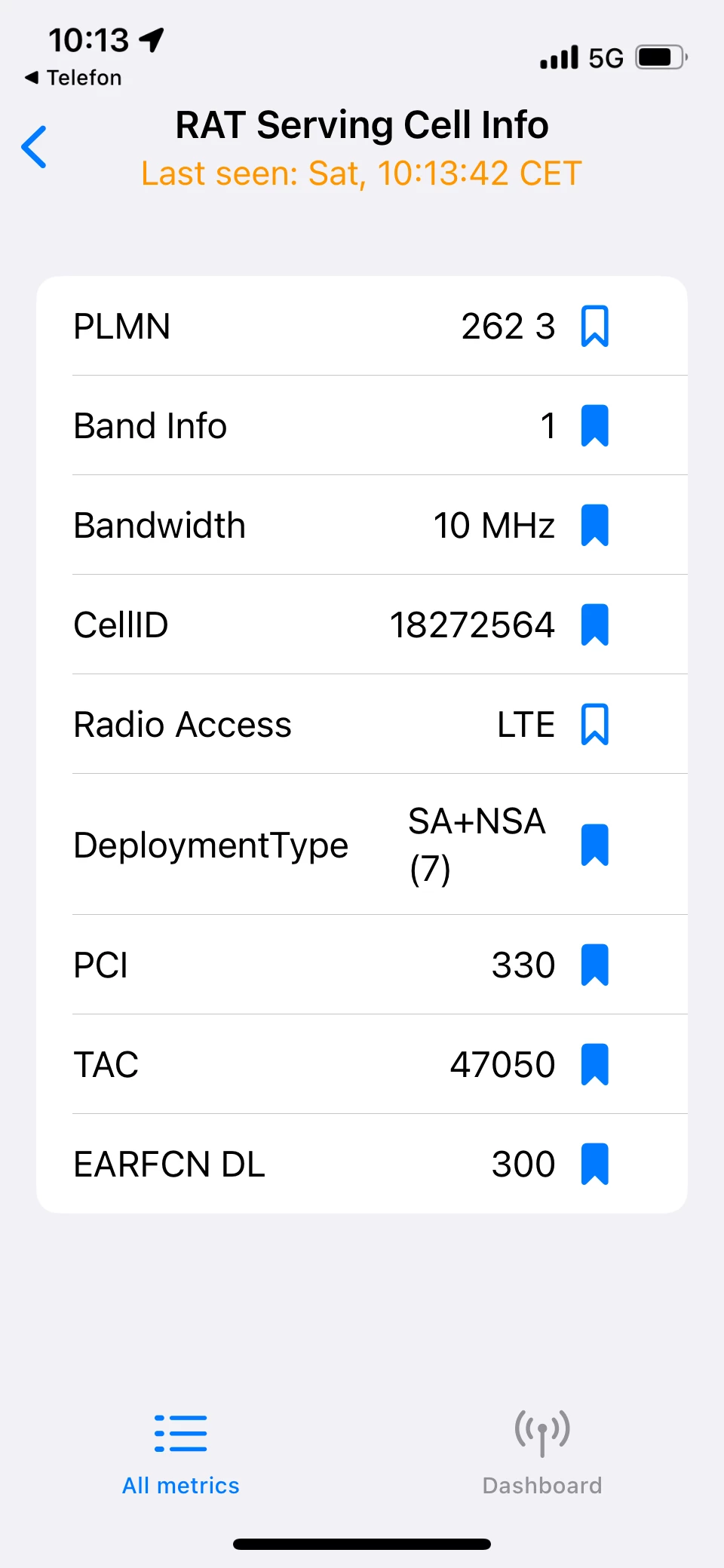

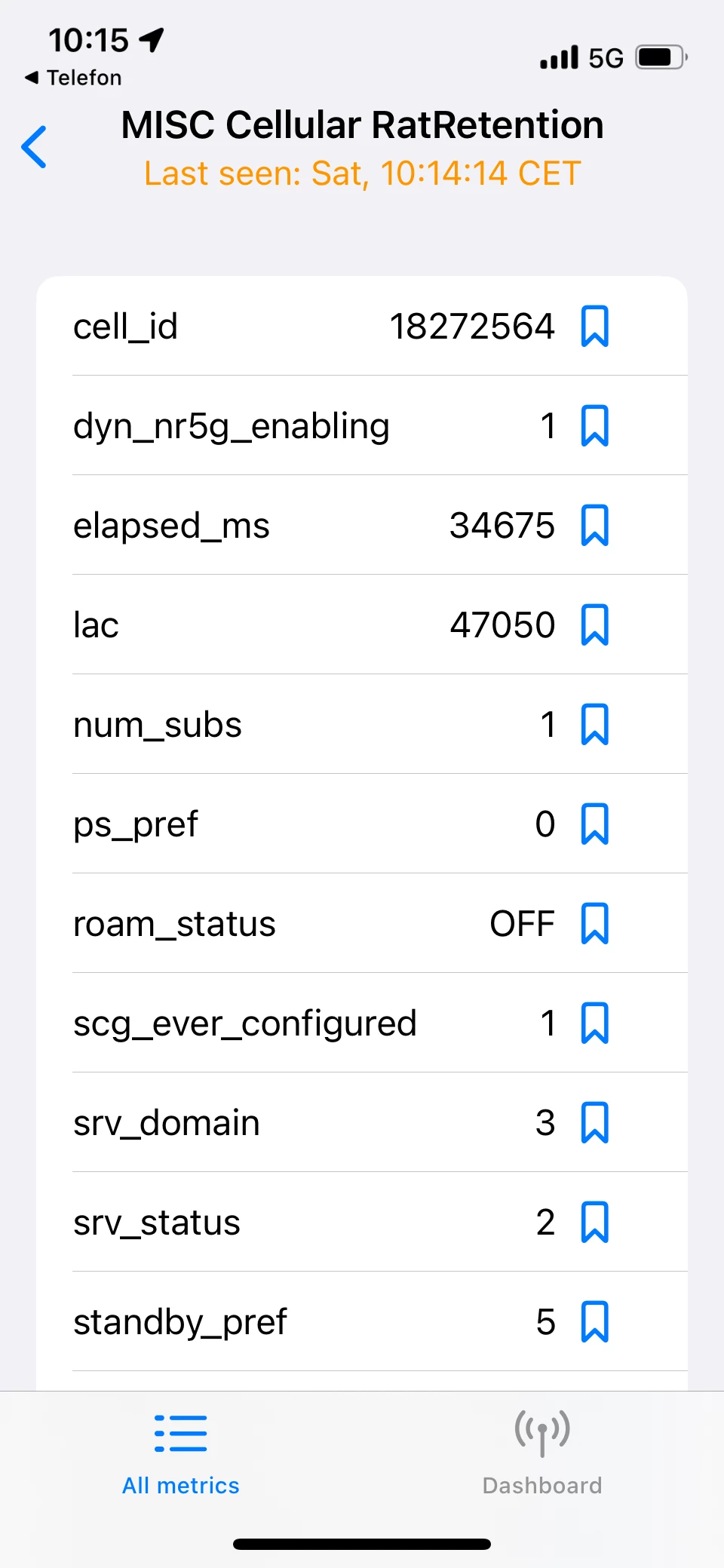

    Und weiter gehts





    42! 07.99
    Tom_
    Legende
    Forum|alt.badge.img+34
    • Tom_Legende
    • Legende
    • Lösung
    • March 10, 2024

    PLMN = der Länder und Anbietercode, 262 für Deutschland und 03 für Eplus / o2

    Bandinfo = ist das verwendete Ankerband, im Screenshot Band 1

    Bandwidth = wird in diesen Fall nicht stimmen, eigentlich sollten es 20 MHz bei Band 1 sein

    Cell ID = ist die ID der Funkzelle, mit der das Gerät gerade verbunden ist

    Radio Access = die Technologie die gerade genutzt wird (da 5G NSA zum Einsatz kommt, ist es eine LTE Zelle, und damit steht hier auch LTE)

    DeploymentType = wird vermutlich (?) der Modus sein, der entweder Geräteseitig oder Netzseitig zur Verfügung steht

    PCI = physical cell id (ähnlich einer Cell ID, allerdings nicht einmalig, im selben TAC, kann die PCI mehrmals vorkommen)

    TAC = Tracking Area Code bzw Location Area Code. Es ist eine fünfstellige Zahl, und bezeichnet (ähnlich wie eine Postleitzahl) das Gebiet in dem sich Basisstationen befinden.

    EARFCN = bezeichnet den Frequenzbereich, der für das Ankerband genutzt wird. Allerdings nicht so “grob” wie bei Bandinfo, sondern exakt. Übers EARFCN lässt sich beispielsweise schön sehen, ob man gerade wirklich im o2 Netz ist, oder ob über MOCN, das LTE 800 der Telekom oder Vodafone genutzt wird.

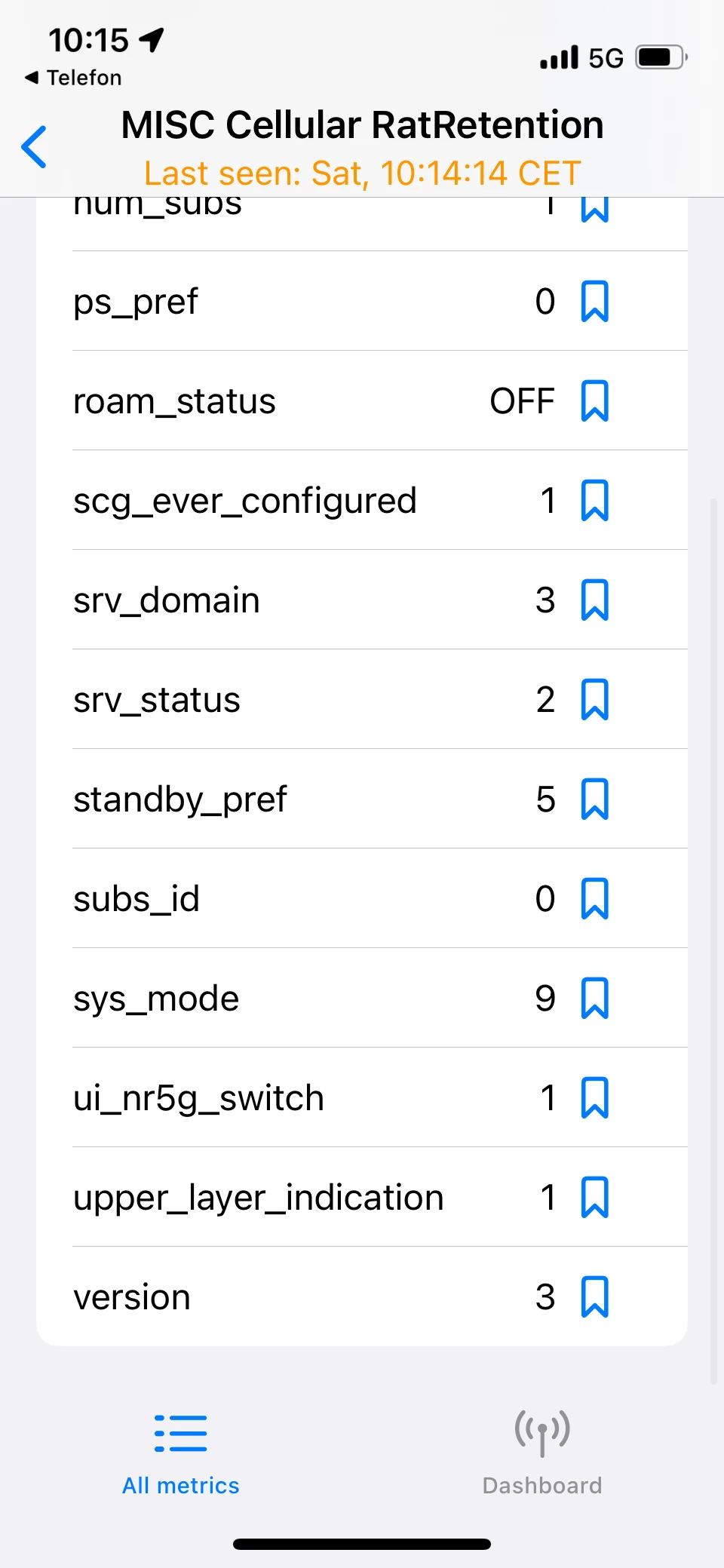

    Upper Layer Indication = das Netz teilt dem Gerät mit, dass hier 5G in der Umgebung verfügbar ist, so dass es aktiv auch nach 5G Zellen suchen kann. Neben Status sollte denke ich erkennbar sein, ob 5G auch gerade wirklich genutzt wird. (siehe der Tabelle auf Seite 2)

    Denner
    o2_Sven
    o2_Sven
    • o2_SvenModerator
    • Moderator
    • March 13, 2024

    Da ist auf jeden Fall einiges an schönen Infos zusammengekommen. Vermutlich steckt hinter dem ein oder anderen Wert auch noch etwas interessantes, aber irgendwann geht es da dann auch in wahre Untiefen der Technik. Auf jeden Fall tolle Erklärungen bislang.



    Schöne Grüße, Sven
