Ganze Zeit DSL 50 über alte Telefonleitung?

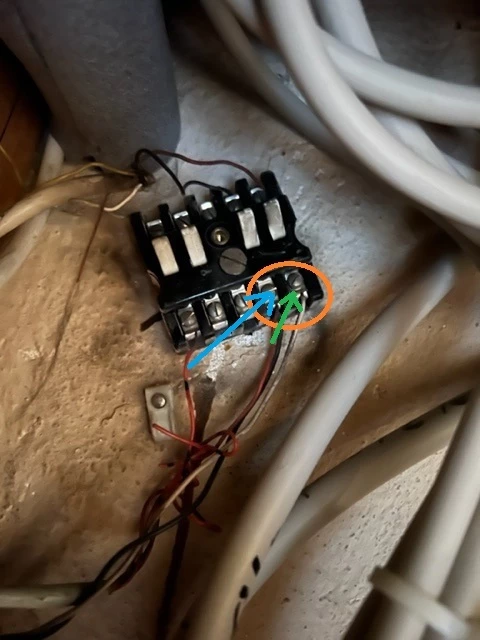

Entferne von den orange eingekreisten beiden Schraubklemmen das schwarze und das weiße Kabel.

Anschließend schraibe das rote Kabel mit einem schwarzen Ring in die zweite Klemme, wo aktuell das schwarze und das rote Kabel reingeschraubt sind (blauer Pfeil), und das rote Kabel bitte dort, wo gerade das weiße Kabel reingeschraubt ist (grüner Pfeil). Bitte auf festen Sitz der Schraubklemmen und Kabel achten (kein Wackelkontakt!!). Und bitte die Adern nicht zusammenbringen, sonst gibt es einen Kurzschluss.

Wie sieht dann die Verbindung mit der Fritzbox aus?

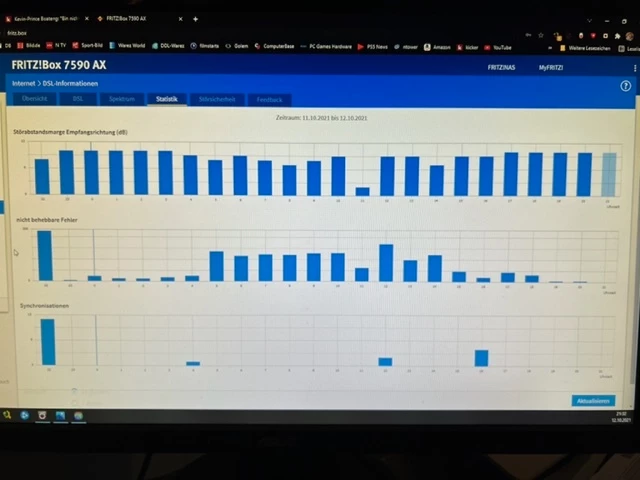

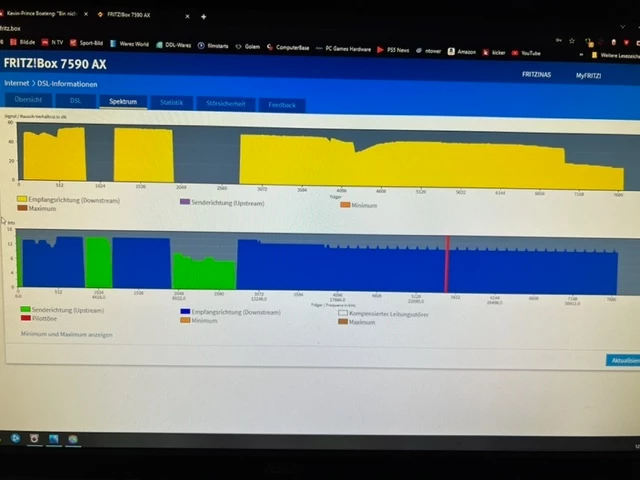

Poste am besten auch einen Screenshot der Tabelle unter “DSL-Informationen” - Reiter “DSL”.

Thx, aber glaube haben uns falsch verstanden^^

Diese dicke alte Lüsterklemme will ich komplett entfernen/überspringen, und damit ja auch die anderen 2 Standard Elektro-Leitungen, die bis ins Wohnzimmer führen.

Will ja meine provisorische Dose aus Bild 2 anschließen, und daran dann die Fritzbox direkt ohne große Umwege. Das wäre das höchste, was ich von meiner Seite aus machen könnte.

SO, wie es jetzt in Bild 3 aussieht, hat es ja die ganzen Jahre funktioniert :)

Frage mich, wo Leitung mit den 4 roten Adern herkommt, und was die bedeutet^^ Ich würd sagen, die hat da gar keine Funktion.. ist nur irgendwohin mitverlegt worden^^

Sollte dies weiter zu Abbrüchen führen, müsst ich ja leider wieder auf 50Mbit downgraden.

DIe 3 pics nochmal zur Ergänzung.

Vom APL (Bild 1) geht ein schwarz-weißes Adernpaar zu der auf Bild 3 ersichtlichen Verteilung (oben eingehend). Unten abgehend geht das Kabel mit den vier roten Adern zu der auf Bild 2 ersichtlichen TAE-Dose, wobei die rote Ader auf Schraubklemme 2 (statt 1) und die rote Ader mit einem schwarzen Ring auf Schraubklemme 4 (statt 2) angeschraubt ist, so dass das ganze, wie es jetzt verkabelt ist, auf nur einer Ader und dann auch noch parallel geschaltet läuft, da muss es zwangsläufig bei einem SVDSL-Signal zu Störungen kommen.

Ok, Du schreibst, dass die 2 Leitungen ausm Keller oben in die Lüsterklemme gesteckt wurden.

Hatte doch geschrieben, dass die unten in die Lüsterklemme reingehen^^ Es kommen nur die 2 (schwarz/weiß) aus der Wand von Aussen. Also “müssen” es die ausm Keller sein.

Und die 2, die oben aus der Lüsterklemme abgehen, gehören zu einer 4 adrigen Leitung, wie man auf dem Bild auch erkennen kann. Und solch eine Leitung sehe ich im Schlafzimmer, wo eine weitere Lüsterklemme mit weiterer Leitung angeschlossen ist.

Also sollte es auch so sein, wie ich es von Anfang an beschreiben habe^^ Dass die 2 oberen Leitungen, weiter ins Schlafzimmer/Wohinzimmer/Tae Dose gehen..

Sry, aber langsam glaub ich, Du trollst mich hier :(

Das mit den roten Leitungen hast DU leider auch komplett falsch verstanden…

Vielen Dank für Deine Zeit und Mühe, aber würde da gerne andere Meinungen hören.

Aha… ok.. werd das dann morgen als erstes mal probieren und einen Tag laufen lassen.

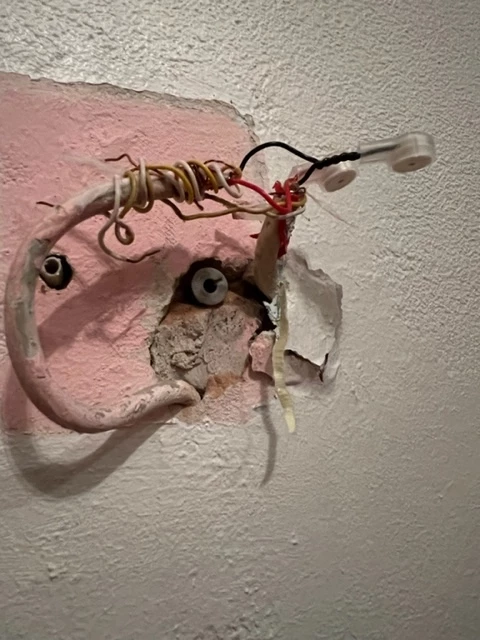

Das hier wäre der Anschluss im Schlafzimmer xD

Das rechte Kabel sollte das mit den 2 Leitungen abgehend von der oberen Lüsterklemmenseite sein. Das Linke führt weiter ins Wohnzimmer zur Tae Dose.

Und die 2 4adrigen Leitungen will ich halt komplett rausnehmen, wenn die zur Störung mit beitragen.

Für heute bin ich dann erstmal off :)

Hallo @Southee ,

wie ist die Lage bei deinem DSL Anschluss? Konntest du bezüglich der Verkabelung einen Fortschritt erreichen? Ansonsten hast du ja schon gute Hilfe von @rentek erhalten, bei dem ich mir auch sehr sicher bin, dass er dich nicht trollt .

Schöne Grüße, Sven
