Guckst Du z.B. hier:

https://nt-schulze.de/services/gut-zu-wissen/kabl-auszaehlen/#:~:text=Man%20beginnt%20mit%20dem%20Adernpaar,%2C%20gelb%2C%20grün%2C%20usw.

Du willst immer ein Paar, also z.B. 1a und 1b, oder 2a und 2b...

@rentek

Woran machst du es fest, dass ich die TAE beschädigt habe?

Ich tausche morgen die Adern, vielleicht ändert sich der Punkt, an dem du das fest machst und ich muss ggf. keine neue Dose kaufen.

Edit: Super geraten! Ich lerne gerade echt viel, das hat auch was positives. Sehr interessant, wie komplex das alles ist!

@pufferueberlauf0

Vielen Dank für den Link!

Und allen für die Hilfe!

Weil man an einer LSA-Klemmleiste nur mit dem LSA-Auflegewerkzeug, das es auch günstig im Baumarkt zu kaufen gibt, ran darf. Mit einem Schraubenzieher verbiegst du die Schneidklemmen, die haben dann keinen richtigen Kontakt mehr.

Dies ist auch eine häufige Ursache von Kontaktproblemen. Allerdings zu deiner Ehrenrettung: selbst mancher Telekom-Techniker klemmt die LSA-Leiste falsch an, nämlich da schaffen es manche “Fachleute”, abisolierte Adern aufzulegen und somit ebenfalls Kontaktprobleme zu verursachen.

Das hab ich danach auch schnell herausgefunden..

Dachte man sieht das vielleicht in den Fritzbox-Daten.

Wenn Du die TAE tauschen willst, dann denk mal ueber eine Netzwerkdose fuer RJ45 Stecker als Alternative nach, das ist zwar nicht ganz regelkonform, aber IMHO gibt das besseren Kontakt und Du kannst ein gutes >= Cat6 Netzwerkpatchkabel zwischen Dose und Fritzbox verwenden.

https://easyupload.io/uayfkt

 Ich glaube, dass ich das hinbekommen habe. An der Verkabelung habe ich aber vorab nichts geändert. Das kommt morgen, mit neuen Werten.

Super Danke, werde das morgen ansehen und wenn moeglich vergleichen mit den Werten nach der Aenderung der Verkabelung, mal sehen was sich da aendert...

Also die Channel CHaracteristic (Hlog) Kurve zeigt Spuren einer Stichleitung von ungefaehr 20m an, aber nur Spuren…

Als Erklerarung zu den Adern, die Adern eines Paares sind gegen einander verdrillt/verseilt und in einem Sternvierer sind jeweils zwei Paare Senkrecht zueinander und dieses “Senkrechtstehen” sorgt fuer das geringste Uebersprechen, bzw. dafuer dass beide Adern externe Stoerfelder in gleichem Ausmass abbekommen und dieser gemeiname Signalteil wird dann spaeter bei der Diffewrenzverstaerkung einfach ignoriert (oder durch eine Drosselspule reduziert). Wenn beide Adern externe Felder unterschiedlich stark aufnehmen, dann bleibt nach der Differenzverstaerkung halt noch die DIfferenz der Stoersignale uebrig und erhoeht das Rauschen.

@pufferueberlauf0 Ganz zu Anfang des Threads hat man auf einem Bild, das den Unter-APL des Threaderstellers zeigt, sehen können, dass die vom Haupt-APL (Nachbarhaus) ankommenden Adern doppelt/parallel angeschraubt waren. Der Threadersteller hat dies dann auf mein Anraten hin gefixt, danach war die Meldung mit der “unzulässigen Verkabelung” in der FB verschwunden.

Da du nun eine entfernte Stichleitung mit einer Länge von 20 Metern herausgefunden hast, spricht vieles dafür, dass am Haupt-APL des Nachbarn noch die zum Unter-APL des Threaderstellers führenden Adern doppelt/parallel aufgelegt/angeschraubt sind und deshalb eine ca. 20 Meter lange Stichleitung detektiert wird.

Der Threadersteller wird nicht umhinkommen, dies am Haupt-APL des Nachbarn zu checken und ggf. zu fixen.

@pufferueberlauf0

hier einmal die Daten, nachdem ich die Verkabelung noch mal geändert habe.
Nun sind auch wirklich Rot und Rot mit einem Ring angeschlossen.

https://easyupload.io/9ph873

@rentek
Ist es nicht so, das Vermieter/Eigentümer für das Verlegen des Kabels zuständig sind, das anschließen, des APLs Sache des Netzbetreibers ist?

Da ja Kabel verlegt sind, müsste der Netzbetreiber ja alles nur ordnungsgemäß anschließen.

Wenn der Netzbetreiber das meinem Nachbarn erklärt, wird das sicherlich einfacher als wenn ich das übernehme, zu mal seine Reaktion auf ein neues Kabel schon sehr zurückhaltend war.

Falls dem so ist:

Würde sich der Aufwand überhaupt lohnen? Abgesehen von der fehlenden Geschwindigkeit, merke ich keine Ausfälle, Störungen oder Ähnliches.

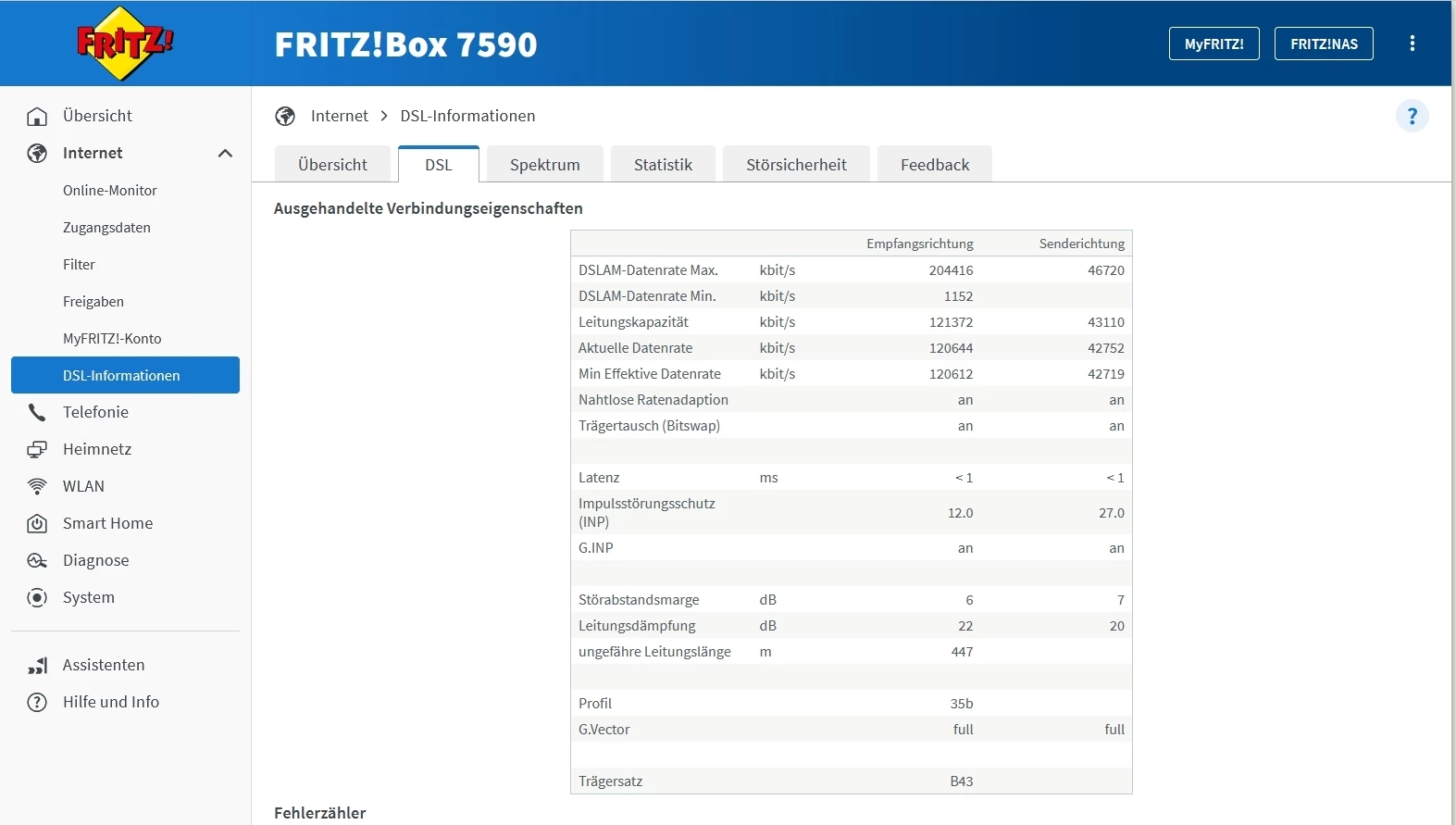

Ein Screenshot der Tabelle “DSL” wäre hilfreich.

Ich kann mir nicht vorstellen, dass die Weiterleitung vom Haupt-APL zu deinem Unter-APL von der Telekom gemacht wurde, sondern von einem Elektriker anlässlich einer Sanierung der Reihenhäuser. Das erklärt auch, warum an deinem APL die Adern doppelt aufgelegt waren (klassischer Fehler von Elektrikern, die die Materie nur rudimentär verstehen).

Du kannst ja mal deinen Nachbarn fragen, ob du von seinem APL ein Bild in geöffnetem Zustand machen darfst, um bei der Telekom nachzufragen, ob eine neue Leitung verlegt werden muss. Dann könnten wir hier schauen, ob an seinem APL alles korrekt verkabelt ist. Du weißt ja jetzt, auf was du bei Fertigung der Bilder vom APL achten musst.

Das mit dem Foto ist eine sehr gute Idee! Ich glaube, darauf wird er sich noch einlassen.

Ich habe an meinem Unter-APL ja nur 2 Adern entfernt. Da sind aber ja alle anderen Adern auch doppelt aufgelegt, sollte ich diese auch entfernen?

Die anderen Adern am APL würde ich zunächst so belassen, da gehen ja noch welche ab zum weiteren Nachbarn, nachher hat der kein Internet mehr.

Ohne Bilder vom Haupt-APL stochern wir hier im Nebel.

Und ja: die Werte sind nach wie vor zu schlecht.

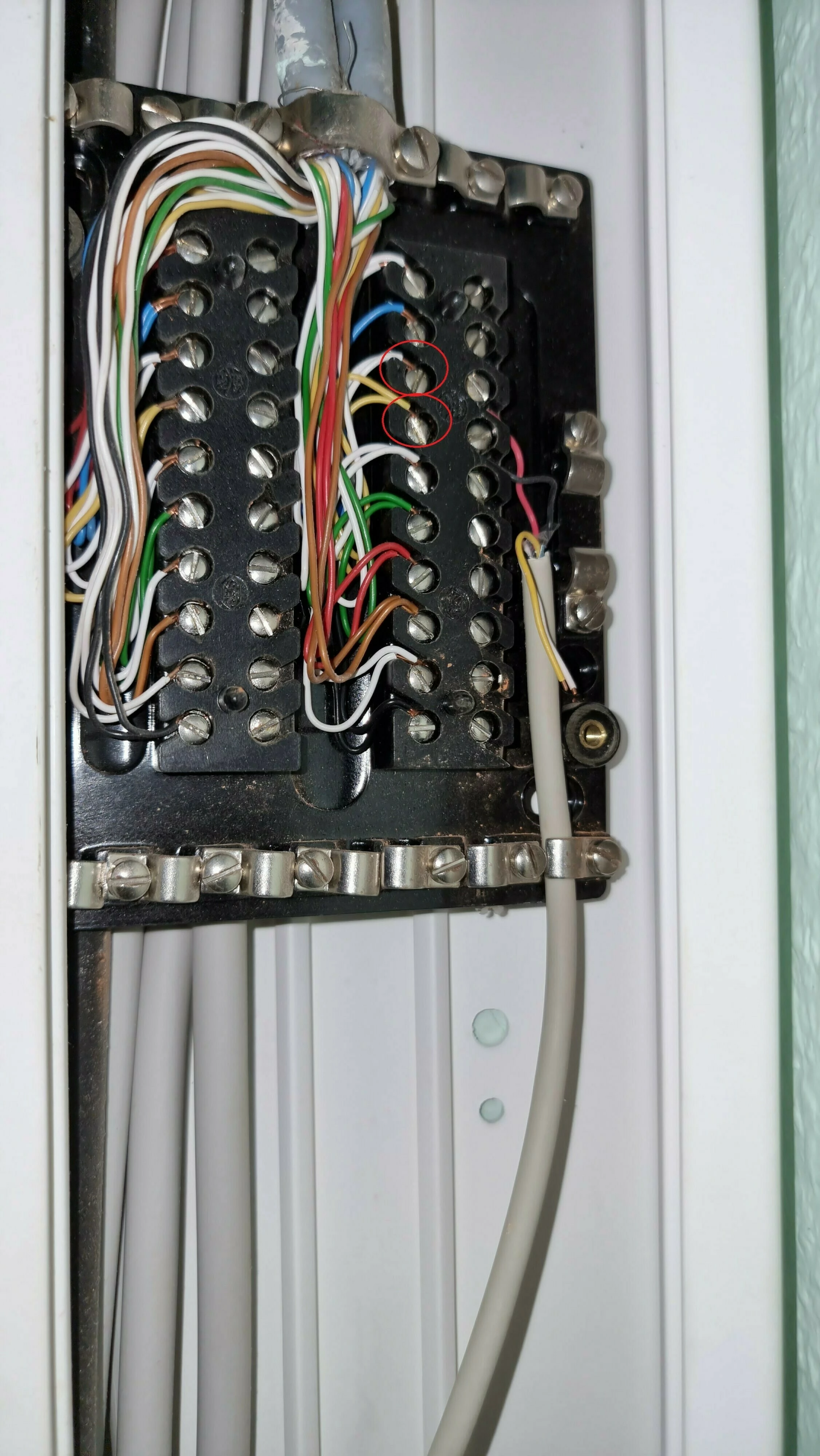

Weiß jemand von euch wie dieses Teil heißt?
Die Schrauben sind so brüchig, dass mir die Köpfe abreißen und ich jetzt das ganze Teil erneuern muss.

Du hast Glück; guckst du hier:

Schiederwerk Endverzweiger 10DA EVZ 10 85 LSA Leiste innen aussen IP54 Verteiler 4024672316579 | eBay

Aber bitte auch gleich das LSA-Auflegewerkzeug kaufen. Da kannst das billigste kaufen. Das Original von Krone brauchen nur die Profis, die täglich damit arbeiten.

Super, ist erledigt. Jetzt mal ein Provisorium schaffen und dann hab ich wohl am Wochenende was zu tun, falls es bis dahin ankommt..

Vielen Dank für die schnelle Rückmeldung!

Das sieht so aus als haettest Du das nicht mit LoadSupportData=1 aufgerufen, QLN und Hlog fehlen leider

./dsl-gui -d fritzbox -o LoadSupportData=1 fritz.box

Aber der SNR Graph ist immer noch so wellig, was darauf hin deutet, dass die Ursache dafuer noch nicht behoben ist.

Ja, offiziell, darf nur ein vom Leitungsbetreiber beauftragter Techniker an den APL...Du kannst und darfst allerdings Deine eigenen Leitungen zum APL fuehren um diese dann vom Techniker des ISPs anschliessen zu lassen.

Exakt.

Jein, im Prinzip schon, nur duerfte der Netzbetreiber nicht sonderlich daran interessiert sein da die Kastanien fuer Dich aus dem Feuer zu holen, ist eher so, dass die erwarten, dass auch der Nachbar bereit steht um den Techniker zum APL zu fuehren….

Naja, je mehr Reserve ein Anschluss hat desto toleranter ist er gegen Stoerungen (z.B. saisonale wie billige LED Weihnachtsbeleuchtung mit problematischen Netzteilen), wenn Dein Anschluss schon auf Kante genaeht ist, dann kann so etwas dann zu erhoeten Resyncs fuehren, und jenachdem wann die passieren fallen die deutlich auf.

Aber es ist nicht garantiert, dass der Kabeltausch die Probleme tatsaechlich behebt… IMHO sollte er die Dinge jedoch auf jeden Fall verbessern, aber ob das Ausmass reicht um dem Aufwand zu rechtfertigen kann ich nicht sagen. Ich wuerde das allerdings alleine aus Neugier schon wissen wollen...

@FMS_Flo Mir ist im Vorgriff zur Verkabelung deines neuen Unter-APL noch etwas eingefallen:

Am jetzigen Unter-APL sind die Adern doppelt angeklemmt. Das scheint wohl den Hintergrund zu haben, dass vom Haupt-APL deines einen Nachbarn ein Kabel mit 10 Doppeladern an deinem Unter-APL ankommt, das sowohl deinen Unter-APL als auch den weiteren, nachgelagerten Unter-APL deines anderen Nachbarn mit wiederum einem Kabel mit 10 Doppeladern versorgt - wovon natürlich aktuell nur zwei der 10 Doppeladern genutzt wird (eine für dein DSL, eine andere für das DSL des anderen Nachbarn).

Du solltest vor der Verkabelung des neuen APL auf jeden Fall sowohl ein Bild des Haupt-APL, als auch des Unter-APL des anderen Nachbarn machen, damit du weißt, welche der beiden Doppeladern (Farbe!) vom Haupt-APL deinen Anschluss und den des dritten Nachbarn versorgen.

Du hast ja einen APL mit 10 Doppeladern in LSA-Technik geordert - und hoffentlich nun auch das LSA-Auflegewerkzeug.

Nach der Montage des neuen APL legst du alle 10 Doppeladern des Kabels, das vom Haupt-APL kommt (bitte genügend Kabelreserve lassen, dass man zur Not neu verkabeln!) mit Kabelmantel (abstehendes Kupfer vom alten APL abklipsen) links auf. Rechts klemmst du bitte an der jeweiligen Stelle nur die Doppelader am jeweiligen Stift an, die zu deiner TAE-Dose führt und die deinen dritten Nachbarn an seinem Unter-APL versorgt. Alle anderen Doppeladern sind aktuell nicht beschaltet und müssen daher rechts auch nicht aufgelegt werden.
